1. 背景

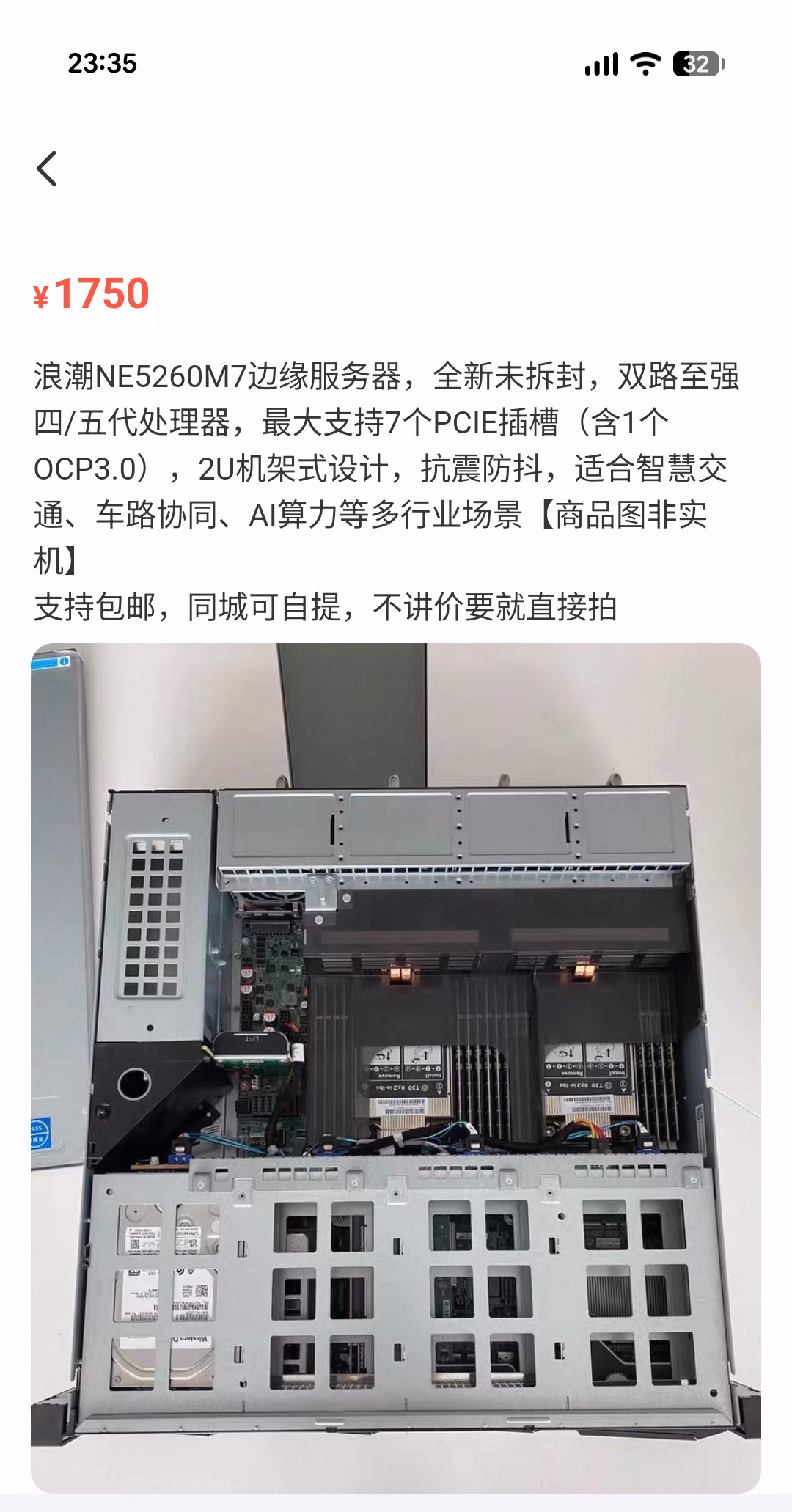

最近水群听说有车，浪潮NE5260M7准系统只要1800块钱（6月初左右）。

写这篇文章的时候卖家涨价到了2900，但是仍然很有性价比

到手之后看起来非常新，感觉就是卖家把内存CPU拆了卖了，趁着内存涨价大赚一波，然后把准系统便宜卖了

然而群友实测这个机器只能点亮正式版本CPU，很贵，没法点便宜的ES

4677 CPU有两代，SPR和EMR。EMR的ES相对不那么灵车，基本上是可用的，性能也不错。详见群友的帖子

https://cyberbus.net/post/557

EMR的CPU分为两种，XCC和MCC。考虑了一下Q2Y7和Q30G

Q2Y7支持更高频率的内存，但是cache比较小
Q30G有超大L3，但是内存频率支持只有4800，全核性能也差点

我拿来做all in boom，干杂活，大cache更划算，而且内存贵上天，和AI批抢高频内存也没必要

ok，那么是时候进行一波魔改研究了

/goal 装一台全新的NE5260M7，按以下配置

俩900的Q30G
锁个24或者32核，全核4.0Ghz
四个3.5放HDD，四个2.5放u2盘
两个pcie全高单槽riser
一个ocp 3.0网卡

可惜AI还不太能触达物理世界，还是得自己搞

2. 插电，开机

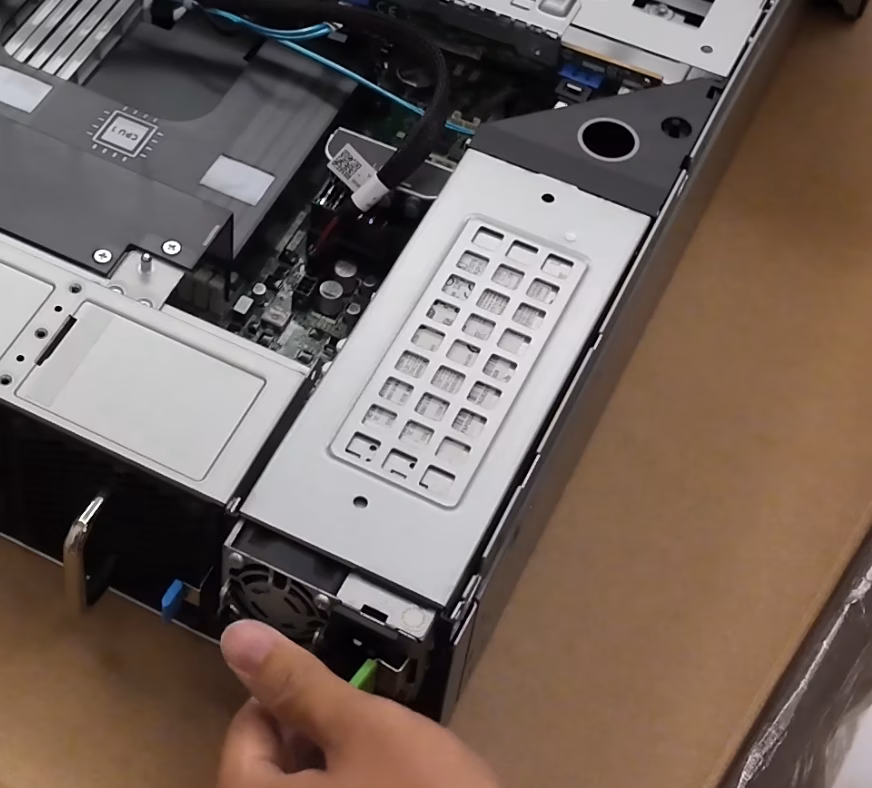

卧槽，我的CRPS电源怎么插不进去？？？

原来是这里有个柱子挡着，只能买某种浪潮定制电源，，，比普通的CRPS贵不少，其他机器拆的也不能用。估计是用来标识大功率的？不懂

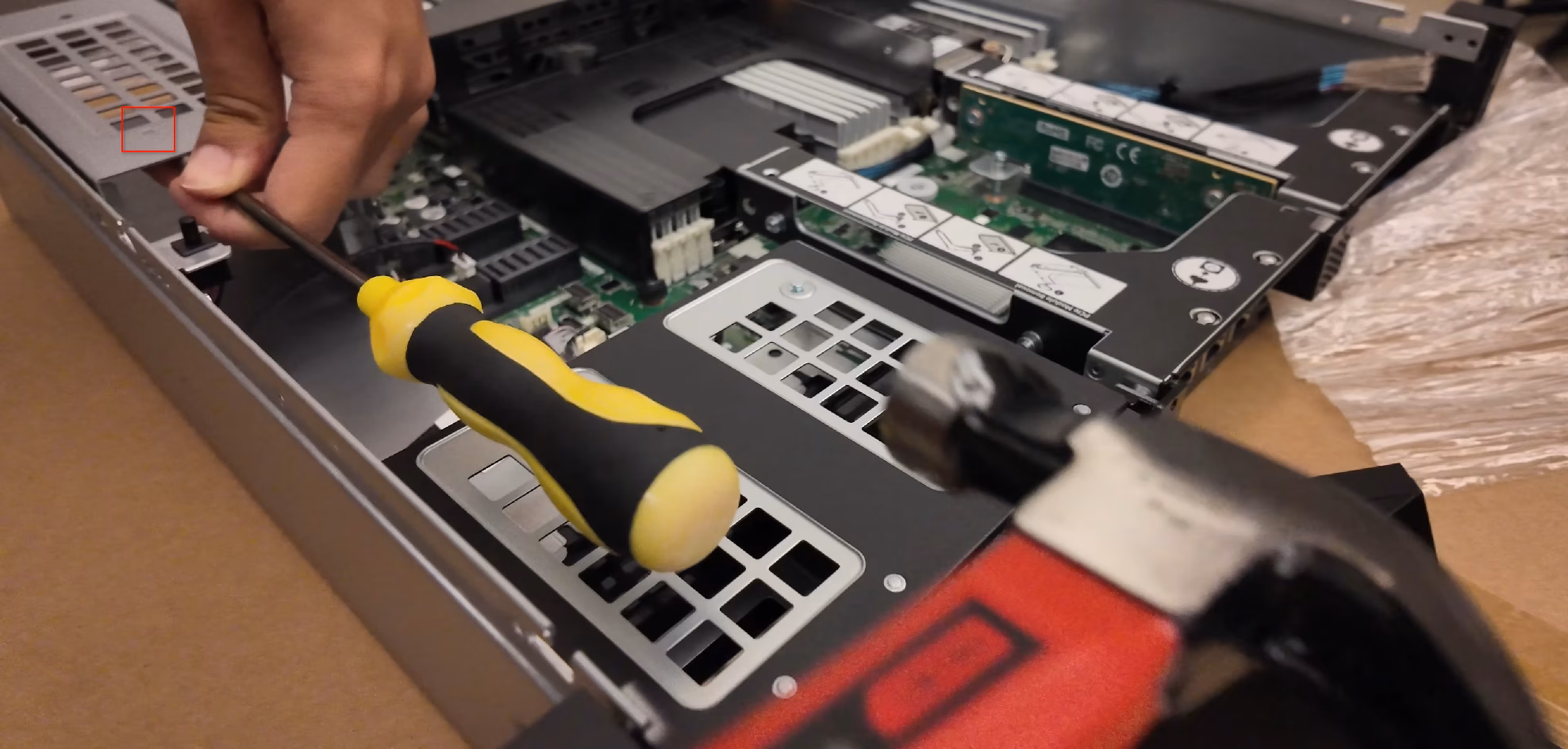

卸掉电源板，从柱子前后分别敲一下，它就掉了。物理骇入成功！

注意敲完会爆装备，这个柱子本体+柱子上面的固定环。大概是下面这个结构，蓝色的是柱子，绿色的是柱子的固定环，红色是机箱铁皮

蓝色和绿色部分会掉下来，上下两个装备都要拾取，不然卡到机箱里面到处乱跑很容易搞短路

敲完插入CRPS电源，插电，开机，成功亮灯

3. 先装个CPU看看怎么个事+解锁大功率

果不其然，点不亮。BMC登录后可以看一下SEL，发现在报错power ok timeout

这看起来电都没上，估计是CPU供电芯片限制了功率

Intel的CPU和VRM（电源芯片控制器）之间走的是私有的VR14协议，VRM里面存储了供电相关配置，其中比较重要的是ICC_MAX，即允许通过的最大电流

之前3647，4189改大功率也是这个限制

那就找个VRM编程器插上去看看。这个板子的电源芯片是MPS MP2973，并不太能搜到资料。一般来说需要接个i2c上去刷

那么可以从lceda找一找有没有谁不小心把封装传上去了，恰好有pin定义

哈，那么I2C的SDA/SCL分别是13/14脚，量一下板子上到哪里了

发现是这个排针，1-3脚分别是SDA，GND，SCL

某鱼几十块钱买个盗版编程器捅上去即可读写电源芯片配置，关键字MPS PMBUS Programmer

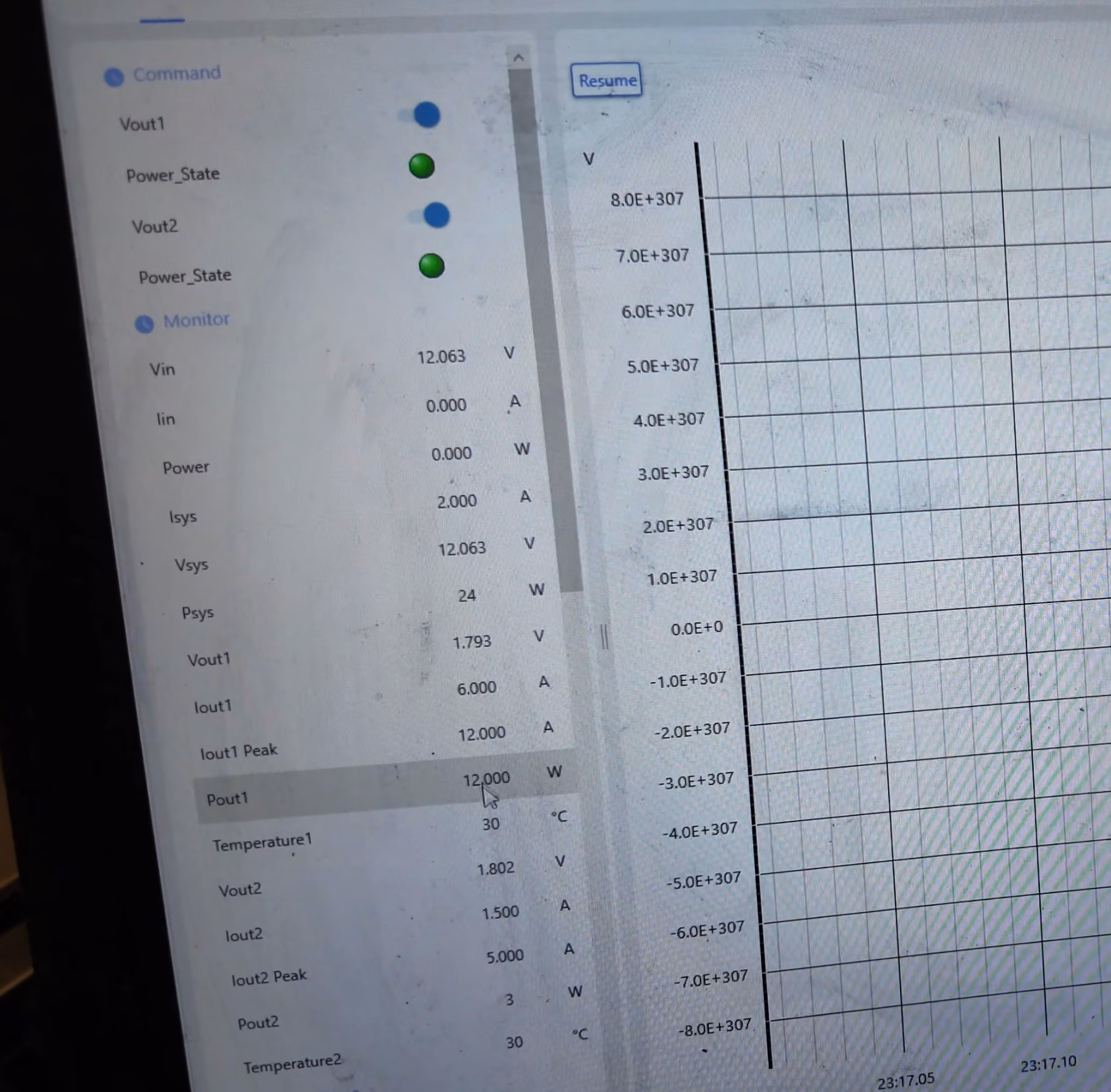

高级，还能看实时功耗

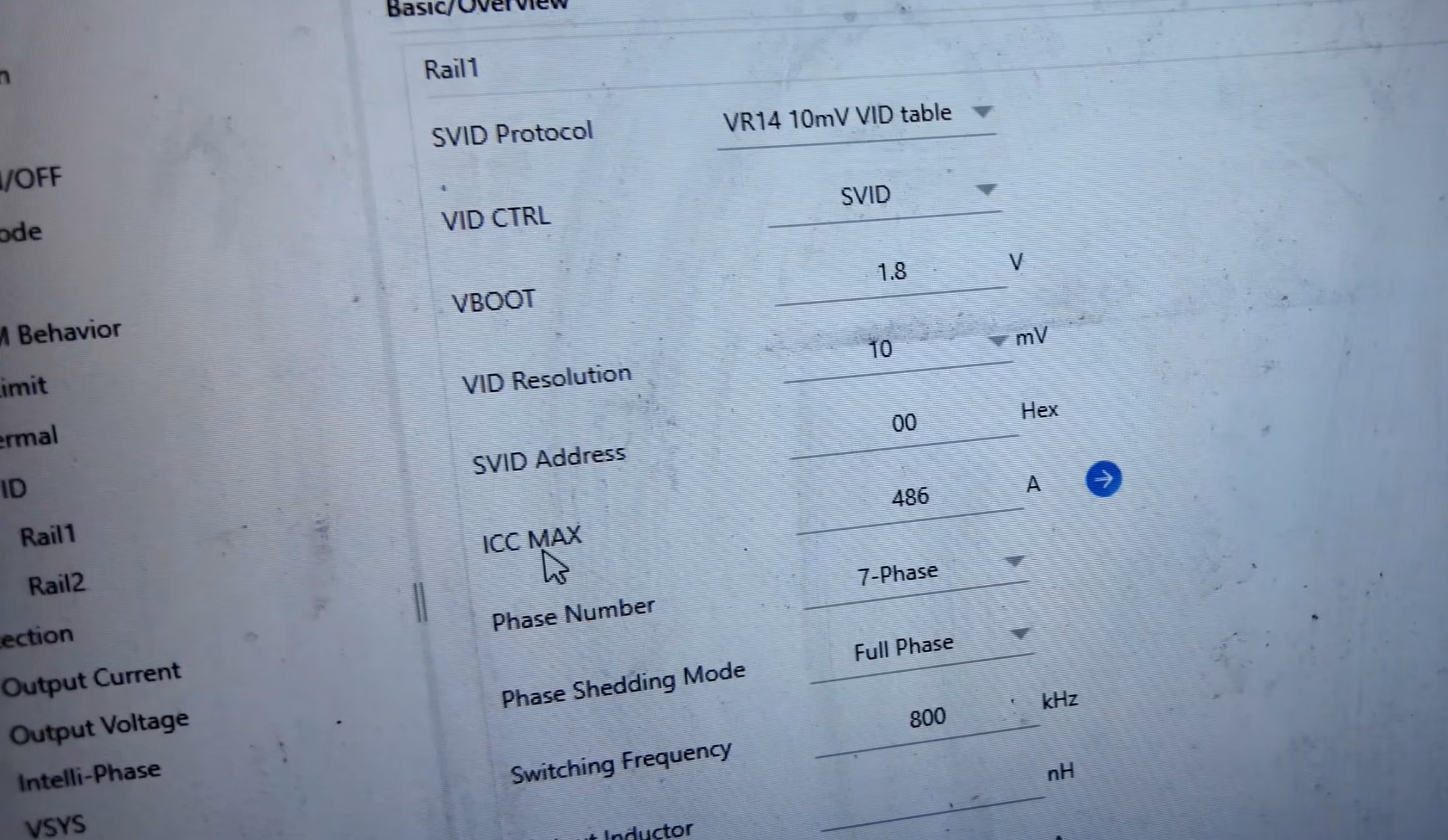

直接通电，发现功率只有10-12W，CPU是基本没工作的。我们看看ICC MAX

这个ICC_MAX是486 A，我们稍微改大一点试试，改成500 A。改大之后点这个write NVM

果然，现在SEL不报power ok timeout了，从MPS软件上看，也能发现改之前CPU供电只有10W，现在能跑到70W了

然而，还是点不亮，从BMC看POST CODE，还是00，完全不跑的

4. 降级BIOS ACM模块，使其支持ES CPU

经过sth一通搜索，发现是要关掉TXT或者降级ACM模块

https://forums.servethehome.com/index.php?threads/es-xeon-discussion.5031/page-223

那么要么改主板，量一下CPU引脚里面的TXT禁用连到了哪里，补个电阻。要么改BIOS，找个低版本的ACM模块换进去

可以看到官网最新BIOS的版本是0002，群友说技嘉那个能点ES的（好像MS73还是啥）是0001，于是替换之。（这里不要用uefitool替换，因为uefitool会改变fv结构，导致bootguard验签炸掉，acm模块0001和0002长度是一样的，找一下偏移，直接覆盖binary数据即可）

另外注意这个BIOS是开了bootguard的，UEFITool 标红标黄的一丁点都不能动，动了就不开机，南桥里面存了浪潮的安全启动公钥hash！

而且看了一下微码是全的，不用动

5. 这BIOS咋刷呢？解锁BMC root权限，绕过签名验证

BIOS改好了，问题是咋刷呢？编程器夹子实测用不了，应该是3.3V负载太高，夹子带不动。如果通待机电刷，又会导致flash的访问被南桥抢

好像只能吹下来刷？不行，这嘎嘎新的机器，动烙铁太可惜了，走BMC刷吧

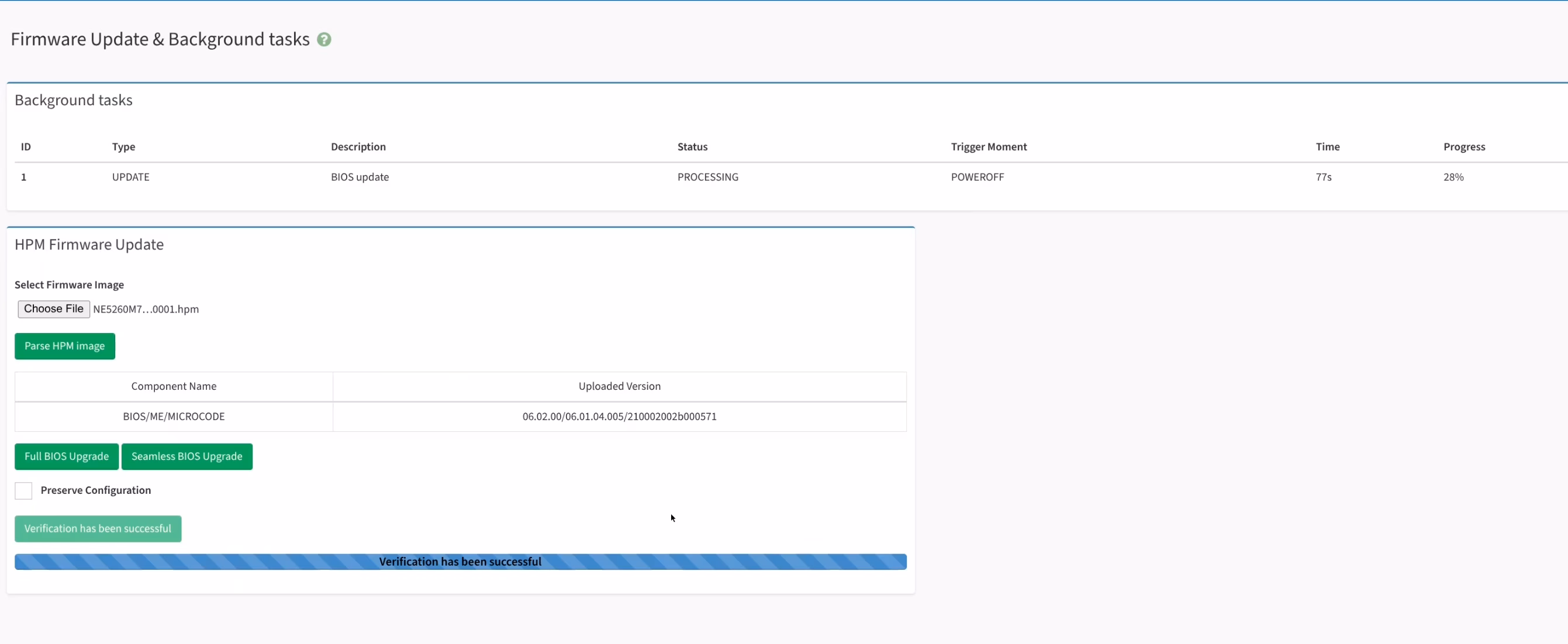

这个BMC的web升级功能，吃进去一个.hpm文件，然后会验证hpm的签名，再进行刷入

那么如果要绕过签名校验，就要获取bmc的root权限，替换验签公钥或者修改程序绕过验签逻辑。整理一下plan

搞清楚.hpm的签名格式，搞清楚BMC验签.hpm的逻辑，将魔改后的bios打包成.hpm
获取BMC root权限
绕过签名校验，刷入BIOS

5.1 分析hpm格式，自己生成一套密钥对，用公钥签名

累了累了，动不了一点，claude启动，给它个r2用用

解包BMC，逆一下升级逻辑，写个hpm签名脚本

重签一下

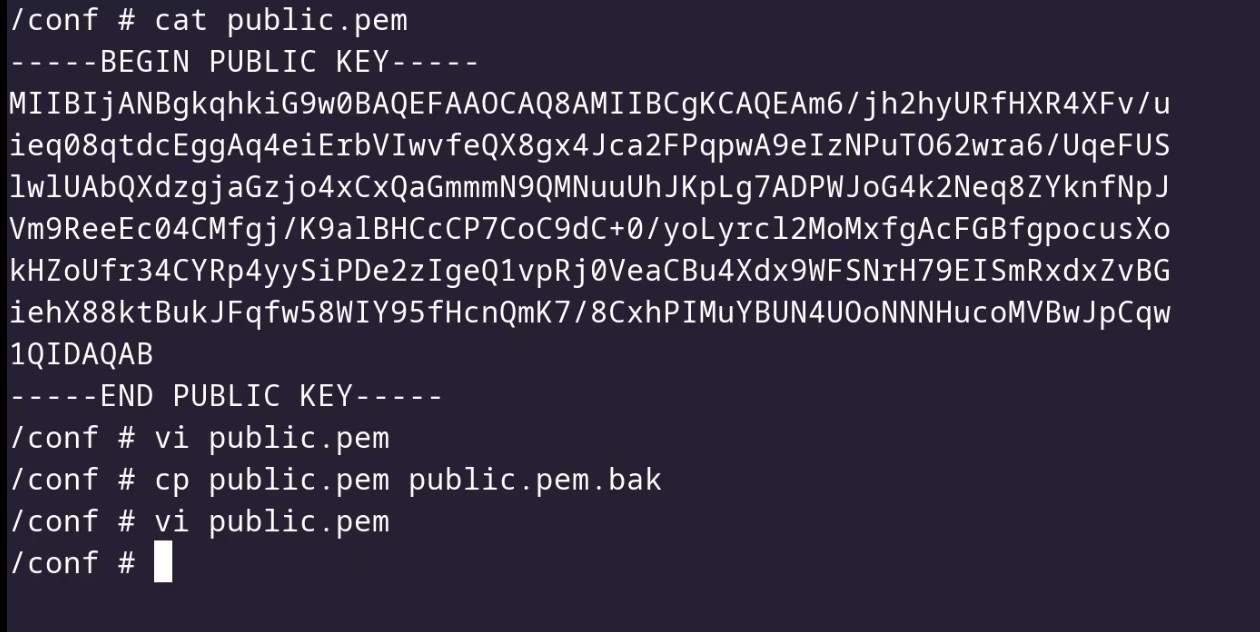

那么只需要把验签公钥替换，然后web上传这个重签过的BIOS文件就行了

5.2 获取bmc root权限

根据浪潮手册，bmc有几个登录方式

串口登录可以进shell，账号sysadmin密码superuser。ssh登陆admin用户，只能进一个受限的smashclp程序，执行简单的开关机或者受限的命令

一个比较rough的想法是找claude挖个ssh的smashclp漏洞，但是显然太费钱了，没必要。我们先接个串口看看，串口在哪呢？

前面板有个microusb口，然而插电脑上并不能识别。量了一下居然是3.3V的串口！！！离谱，D+，D-两个都是3.3v。VBUS和OTG都是空的。于是接个3.3V串口就能看到串口输出了

但是这个串口启动一段时间后会切换成CPU串口，无法再操作BMC了，所以手册里给的串口sysadmin用户是登不上的！

那咋整呢？可以搞一下uboot。玩路由器的应该都熟悉怎么搞

修改rootfs，打开ssh sysadmin用户登录
重打包rootfs
插网线，进uboot，tftp刷入rootfs

我们先看看怎么改rootfs，解包看了下这个rootfs的sshd_config是指向/conf里面的一个符号链接

厂商甚至贴心提供了一个with_sysadmin的配置

看了一下，其实就是PermitRootLogin设成了yes

那么只需要把原来的符号链接删了，替换成允许root登录的配置，重打包就行了。注意重打包要xz算法，和原来的rootfs保持一致

好了，然后进uboot，设个ip，tftp传进去，sf写spi flash，重启！

这个uboot需要按esc进入（虽然串口打印是press any key…）。然后uboot密码在官方手册里面有写

另外好像uboot还有签名验证，我们需要setenv verify no然后saveenv就行

5.3 替换验签公钥，自签名+刷入BIOS

此时BMC开机后就能成功ssh进去了（用sysadmin/superuser）

之前已经找claude分析一下这个厂商魔改的.hpm格式以及验签逻辑

Commer_HandleVerifyHpmImage(hpm_path, args)
│
├─ Commer_IsValidHPMImage(hpm_path)           # [1]
│   ├─ open(hpm_path, O_RDONLY)
│   ├─ read 8 bytes → buf
│   ├─ strncmp(buf, "PICMGFWU", 8)           # magic check
│   └─ return 0 if valid
│
├─ if (cmd == 0x18 || cmd == 0x19)            # flash/verify cmd
│   └─ Commer_VerifyBinImage(hpm_path, args)  # [2]
│       ├─ check file accessible
│       ├─ fseek(fd, 0, SEEK_END) → filesize
│       └─ Commer_HpmImageHeaderCheck(...)
│
├─ else
│   └─ Commer_VerifyHpmImage(hpm_path, args)  # [3]
│       ├─ fopen → r7
│       ├─ fseek(r7, 0, SEEK_END) → filesize
│       ├─ fclose
│       ├─ fcn_00003d38(hpm_path)             # [4] ★ SIGN CHECK
│       │   ├─ open(hpm_path, O_RDONLY) → fd
│       │   ├─ lseek(fd, 0, SEEK_END)         # get filesize
│       │   ├─ malloc(0x100)                   # sig buffer
│       │   ├─ lseek(fd, -264, SEEK_END)       # ★ position to sig
│       │   ├─ read(fd, sig_buf, 0x100)        # ★ read 256B sig
│       │   ├─ lseek(fd, 0, SEEK_SET)          # rewind to start
│       │   ├─ LoadPublicKey(...)               # ensure /conf or /etc/defconfig/public.pem
│       │   ├─ fcn_00003b80(fd, "SHA256")      # [5] ★ compute hash
│       │   │   ├─ lseek(fd, 0, SEEK_END)      # filesize
│       │   │   ├─ EVP_get_digestbyname("SHA256")
│       │   │   ├─ EVP_DigestInit_ex(ctx, sha256)
│       │   │   └─ while(read(fd, chunk, 0x1000))
│       │   │        EVP_DigestUpdate(ctx, chunk, nread)
│       │   │      EVP_DigestFinal_ex(ctx, digest, &len)
│       │   └─ VerifySignatureWithDigest(       # [6] ★ verify
│       │          pubkey_path, sig_buf, digest, "SHA256")
│       │      └─ returns 0 on success
│       └─ success → split image & flash
