1. 前言

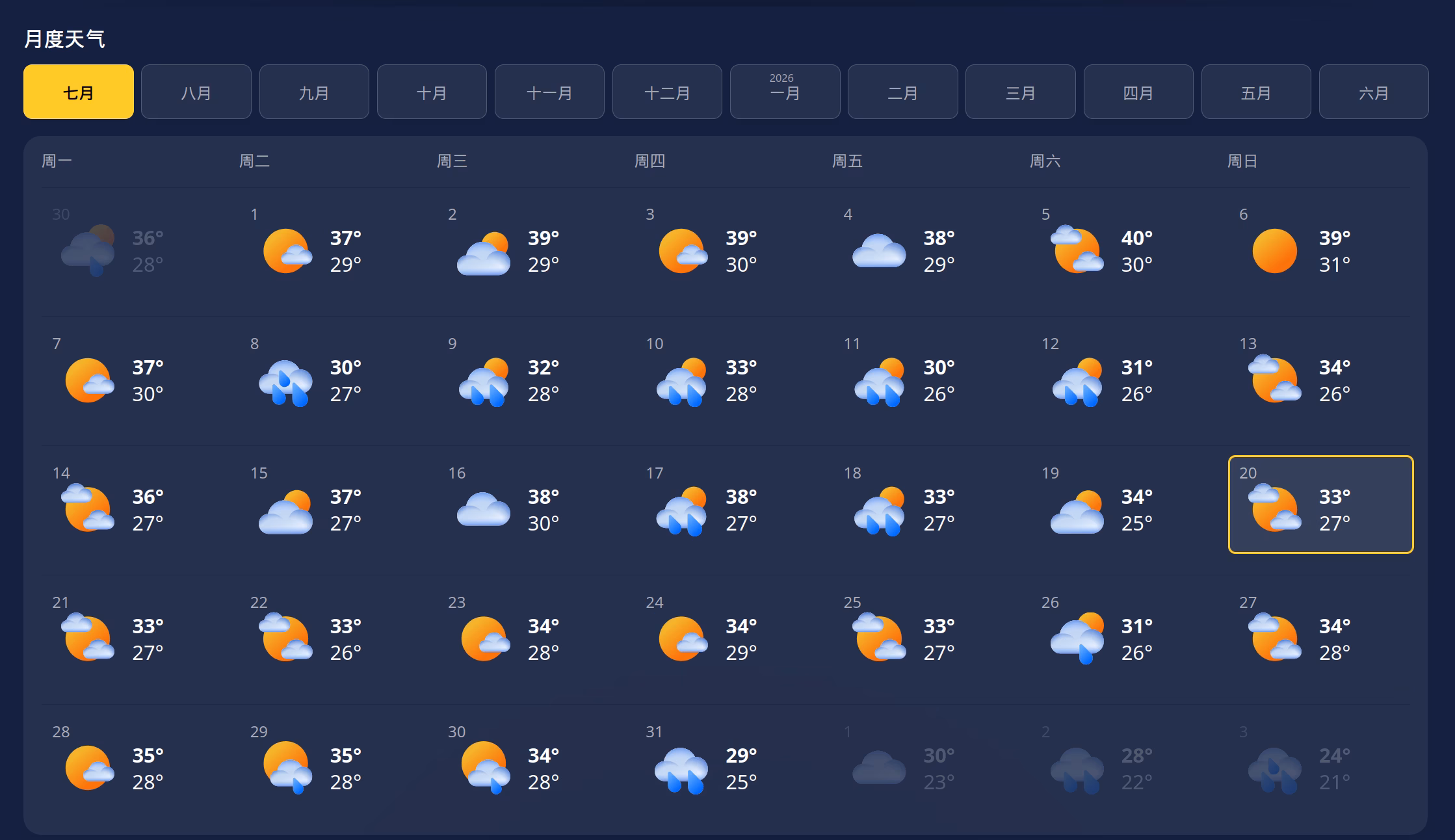

杭州的天气真是越来越逆天了，日常半夜30+白天接近40度

尤其是下了班之后回来，屋子里还是30+。房东的垃圾空调当然不支持联网，所以打算折腾一下怎么远程开空调

2. 搞个方案

以前在学校宿舍搞过一个类似的，用arduino接个三极管到红外线发射管，做串口-IR透传。然后又整了个树莓派开了个web，web后端生成红外线编码发到arduino。当时还把空调的红外线编码规则和CRC逆向了一波。然而…找不到了

打工几年之后，现在已经是懒狗了，一行代码都不想写，板子也懒得画的那种（

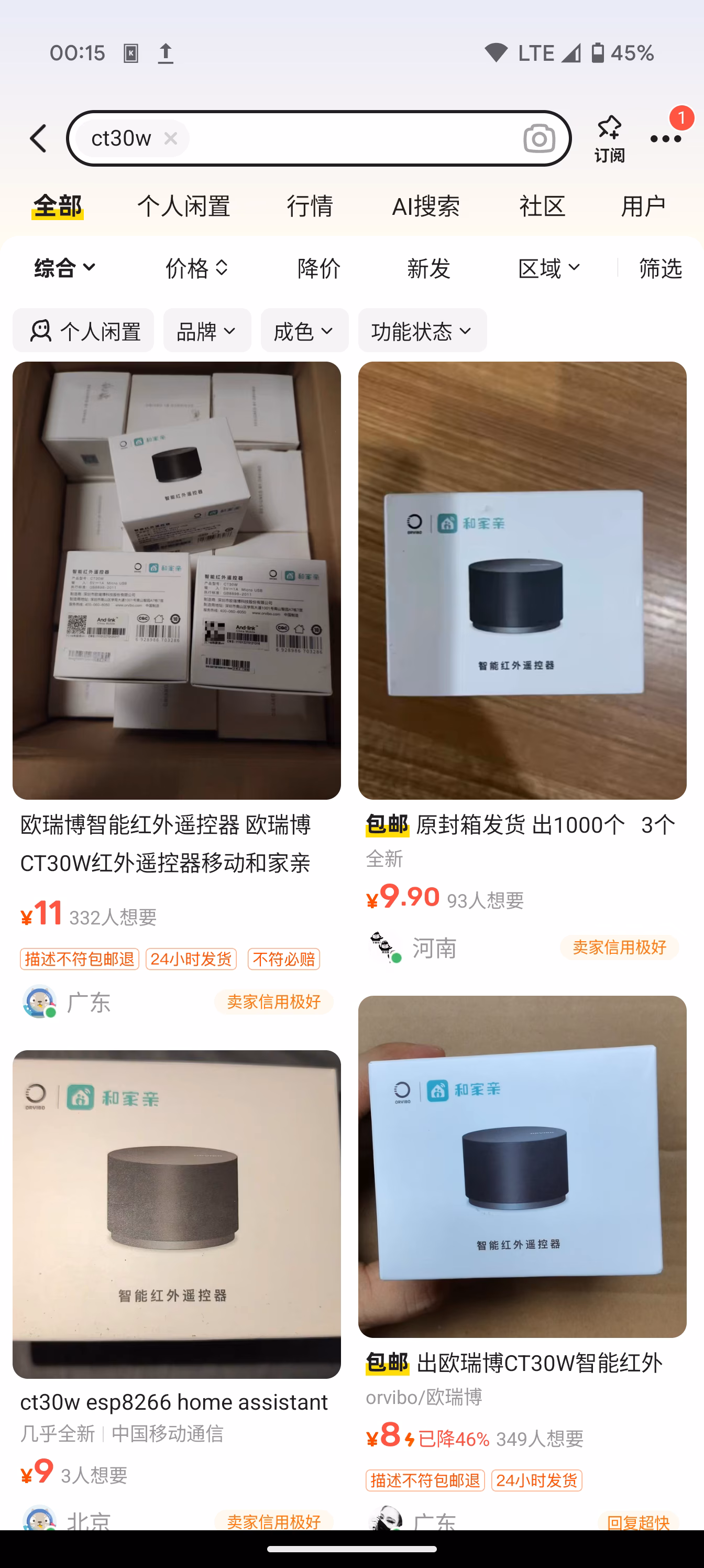

于是无意间发现了这个好东西

8-9块的价格已经远远优于抛开人力开发成本不谈，购买esp32+红外线管的费用了，甚至连运费都不够。而且它的完成度还相对很高，还带个壳，还送usb线

买了一筐回来

3. CT30W改造与刷机

3.1 拆机

这个小东西长得还挺别致，看起来还有某红点设计奖加持，有点不想拆的太难看。然而事实是这个外壳卡扣非常阴间，不仔细操作或者弄坏几个很难留全尸，至少断一个卡扣

搞断了卡扣交学费之后找到一个相对靠谱的办法

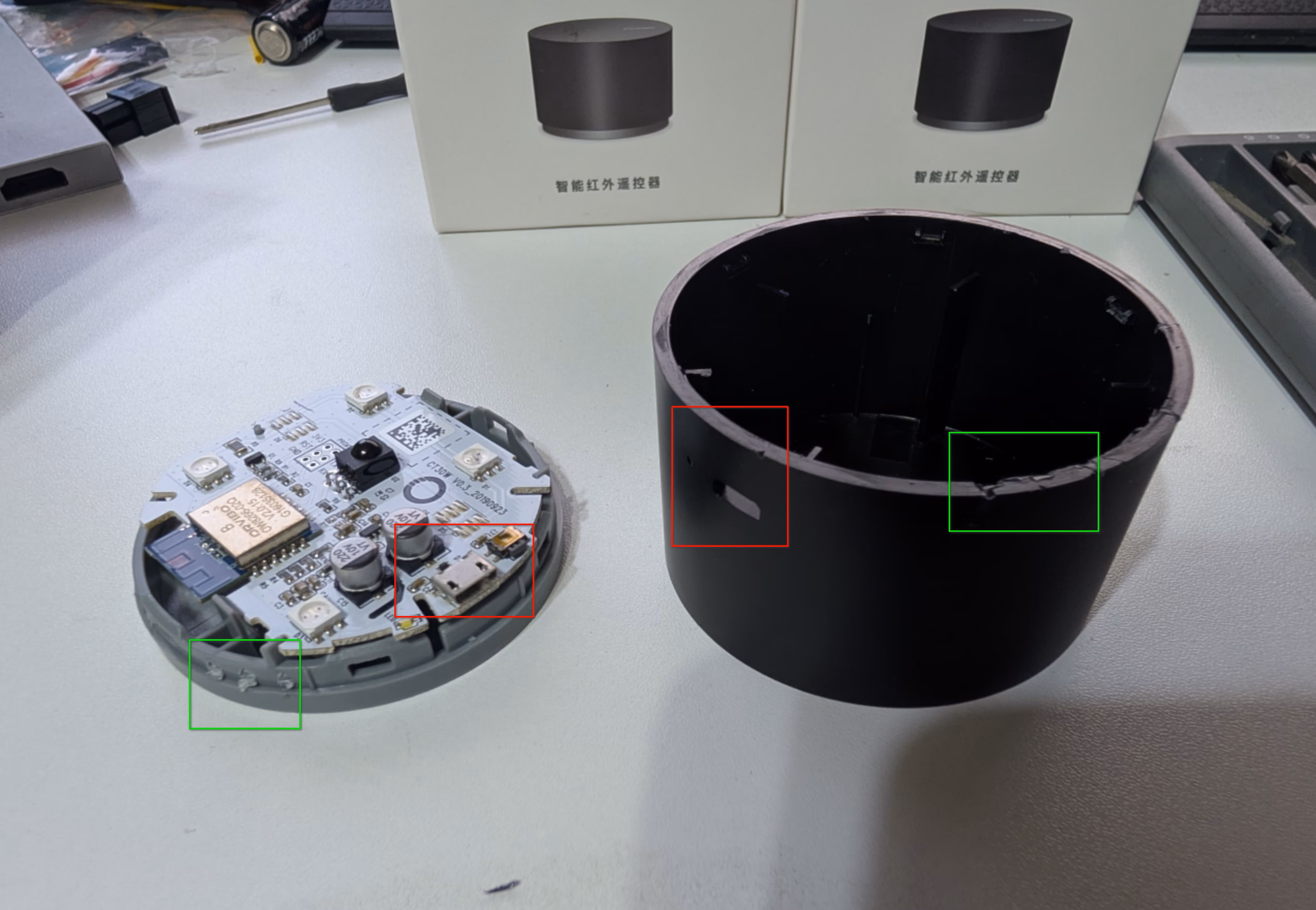

如图，从底部usb接口两侧大概30度的位置翘

红色是usb接口位置，绿色是翘的地方。这样把渣渣清理掉之后最终扣回去也几乎看不出来

3.2 编译esphome固件

拆开以后可以看到里面是一个esp8266，四个红外线发射管，一个红外线接收管。底座还有个配重铁块。八块钱买这一坨确实挺划算

首先需要准备esphome配置文件。这里参考了https://github.com/web1n/ORVIBO-CT30W和其他几个开源项目，做了小改动（主要是方便后面录制红外信号等，还有一些我的其他hass接入设备的使用习惯，如portal）

如果你有多个设备，记得修改第二行的device_name

substitutions:
  device_name: ct30w-ir-studio

esphome:
  name: $device_name

web_server:
  port: 80
  version: 3

esp8266:
  board: esp_wroom_02

# Enable logging
logger:
  level: INFO

# Enable Home Assistant API
api:
  encryption:
    key: !secret api_encryption_key
  services:
    - service: send_raw_ir
      variables:
        raw_data: 'int[]'
        freq: float
      then:
        - remote_transmitter.transmit_raw:
              code: !lambda 'return raw_data;'
              carrier_frequency: !lambda 'return freq;'
    - service: send_nec_ir
      variables:
        addr: int
        cmd: int
        cmd_repeats: int
      then:
        - remote_transmitter.transmit_nec:
            address: !lambda 'return addr;' #0x1234
            command: !lambda 'return cmd;'  #0x78AB
            command_repeats: !lambda 'return cmd_repeats;' # 1
    - service: send_pronto_ir
      variables:
        pronto_data_string: string
      then:
        - remote_transmitter.transmit_pronto:
              data: !lambda 'return pronto_data_string;'  #
ota:
  - platform: esphome
    password: !secret ota_password

wifi:
  ssid: !secret hz_iot_wifi_name
  password: !secret hz_iot_wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "${device_name} Fallback Hotspot"
    password: !secret fallback_ap_password

captive_portal:

status_led:
  pin: 15

remote_transmitter:
  id: ir_sender
  pin: GPIO14
  carrier_duty_percent: 50%

remote_receiver:
  pin: GPIO5
  dump: all

保存为随便什么名字.yaml

然后还需要新建一个secrets.yaml，用于替换掉里面的一些保密信息（比如wifi密码），传github也记得加.gitignore

前两个填你的2.4G wifi ssid和密码
ota_password是升级固件时需要的密码，可以通过web升级
api_encryption_key是hass后台配置的，可以在这里随机生成一个https://esphome.io/components/api.html
fallback_ap_password是当你前面配置的wifi连不上时，这个东西会自己开一个热点，名为"${device_name} Fallback Hotspot"，密码是这里设置的fallback_ap_password

hz_iot_wifi_name: "your_wifi_ssid"
hz_iot_wifi_password: "your_wifi_password"

ota_password: "your_ota_password"
api_encryption_key: "your_hass_api_key"
fallback_ap_password: "fallback_hotspot_password"

这个需要保存为secrets.yaml

此时目录有这两个文件

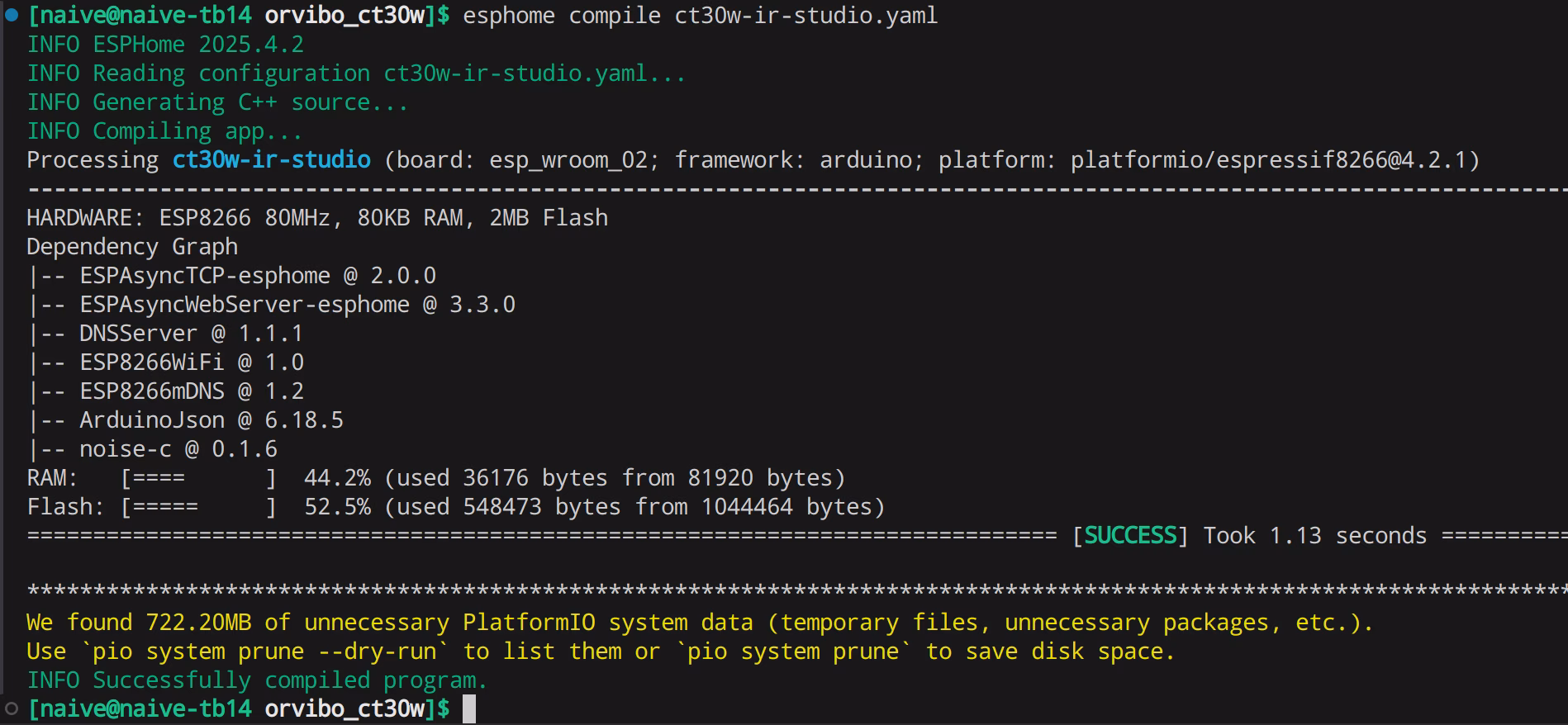

装个esphome，compile出来

产物在当前目录下的./.esphome/build/ct30w-ir-studio/.pioenvs/ct30w-ir-studio/firmware.bin这个位置

ct30w-ir-studio是yaml第二行配置的device_name

3.3 刷入esphome固件

这个东西自带的固件据说也能用，不过为了接入hass+我不想把iot相关的东西暴露在任何公网可访问的地方，还是需要刷成刚刚编译好的固件

esp8266通过串口isp下载，所以需要先焊串口。如图，只焊tx rx gnd

然后这个esp8266如果要进串口isp，需要先短接gpio0到gnd。那么我们按这个步骤操作

镊子短接gpio0和gnd
插入usb供电
串口插入PC
下载固件

ISP短接点（gpio0）是模块左边第三个点，用镊子短接到金属壳或者随便哪个GND

esphome upload xxx.yaml选1，把固件刷进去

刷完固件后重启，等它连上wifi。可以去路由器后台看看它的IP。以及它的web ui

这个web ui还会额外依赖https://oi.esphome.io/v3/www.js

这个资源。看不惯可以yaml里替换成本地的

进来之后长这个样

4. hass接入与配置

4.1 接入hass

添加集成，选esphome

填上一步看到的IP即可，端口默认

API key填3.2步骤里secrets.yaml的api_encryption_key字段

4.2 录制无线信号

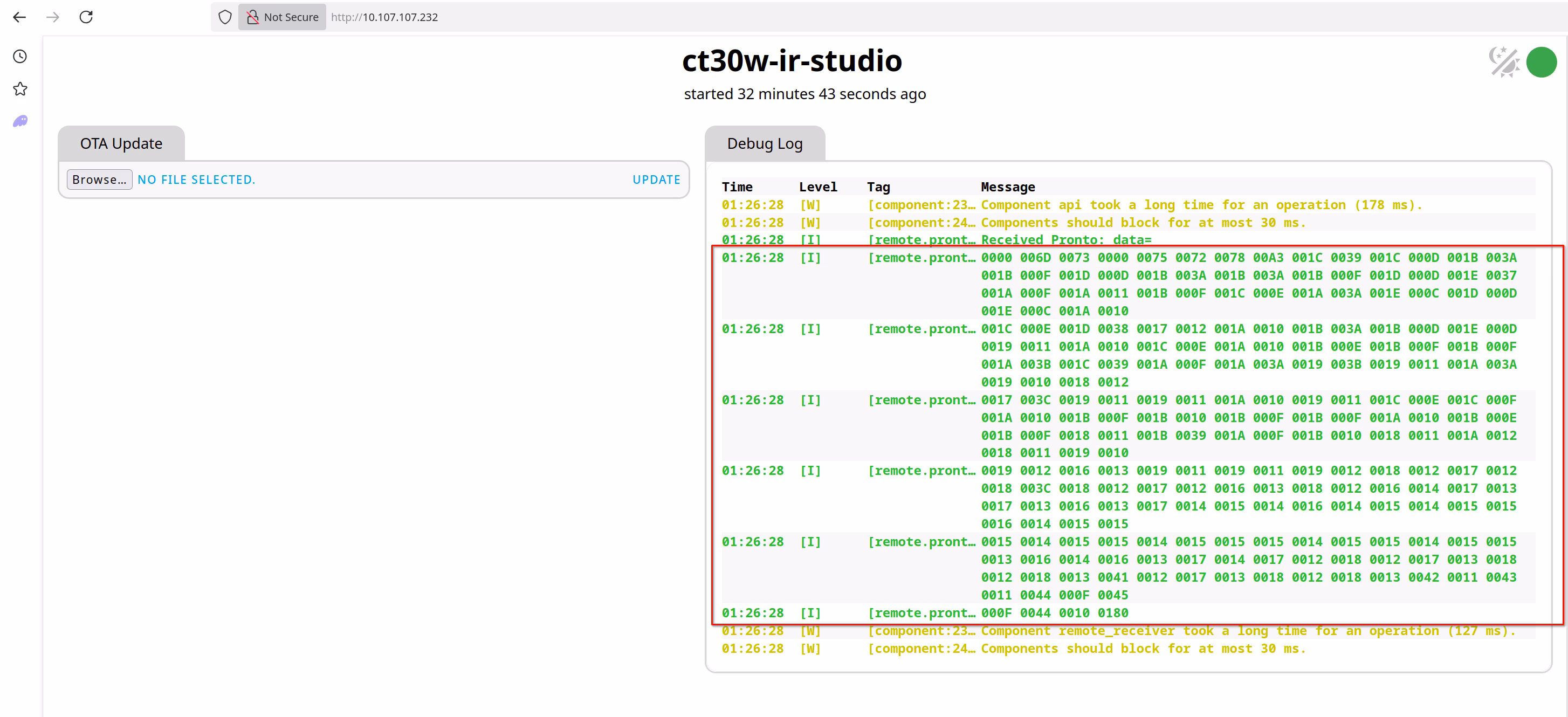

到步骤3.3的设备web ui，确保右上角是绿灯，正常串流log

然后拿着空调遥控器对着它按一个键，就会显示收到的信号

搞个脚本转成hex

import sys
import re

print("input esphome web portal output of pronto data, end with Ctrl-D")
print("---------------------------")
input_string = sys.stdin.read()

print("")
print("result")
print("-"*30)
match_pronto_char = re.findall(r"[A-F0-9]{4}", input_string)
print(" ".join(match_pronto_char))
